风道式电加热器的壳体（风道壳体）是设备承压、密封与防护的主体结构，其材质、壁厚、法兰连接和防腐工艺，直接影响设备在高温、高湿、腐蚀性气体环境下的运行寿命与安全性。针对这四个维度，做一次专业梳理。

一、壳体材质怎么选工业风道壳体优先选用 Q235B 碳钢板，强度高、成本适中，适用于常规空气、烟气、蒸汽等中性介质；若介质含硫、含盐或湿度大（如化工尾气、沿海环境），或对洁净度有要求的食品、医药、电子洁净风道，应升级为 304 不锈钢，氯离子浓度高时进一步选 316L。风道内部高温段（介质温度超过 300℃）还应考虑耐热钢，防止普通钢板高温氧化、表面脱层污染气流。轻型低负压风道可选用镀锌板或铝板，但承压与耐温上限有限，不建议用于加热器主体。

二、壳体厚度怎么定厚度不能拍脑袋，要按风道直径、设计压力、介质温度与加强结构综合确定。常规中小口径（DN300 以下）取 1.5～2.5mm；大口径（DN500 及以上）取 3～5mm，同时沿筒体环向设置加强筋，防止负压或高温蠕变导致变形；法兰盘厚度一般为壳体的 1.5～2 倍，常用 12～20mm。高温高压工况建议按 GB 150 相关规范做强度校核，非标矩形风道则参照 GB 50243 对法兰与壁板规格的要求执行。厚度不足的直接后果是变形、焊缝开裂、密封失效。

三、法兰执行什么标准壳体与外部管道的连接法兰，最常用板式平焊钢制管法兰，执行 GB/T 9119，压力等级常规取 PN10/PN16，密封面为 RF 突面或 FF 全平面，配石棉橡胶垫、聚四氟乙烯垫或金属缠绕垫；化工装置或引进项目通常按 HG/T 20592（PN 系列）或 HG/T 20615（Class 系列）执行，老项目也常见 JB/T 81。需要频繁拆装检修的部位，可改用对焊法兰或活套法兰。无论执行哪个标准，都应要求厂家提供法兰材质证明与密封面加工合格记录。

四、防腐怎么处理碳钢壳体是防腐重点：下料焊接后先喷砂除锈至 Sa2.5 级，再按 "环氧富锌底漆＋环氧云铁中间漆＋聚氨酯面漆" 三涂层体系施工，膜厚一般不低于 120～160μm；高温段改用有机硅耐高温漆，耐温 600～800℃；需要保温的壳体，外部包覆岩棉后加镀锌铁皮外护，既防腐蚀又降散热。不锈钢壳体则应做酸洗钝化，恢复表面钝化膜，避免焊接后贫铬区生锈。出厂前还应做好防潮、防锈油封与包装，防止运输存放期间返锈。

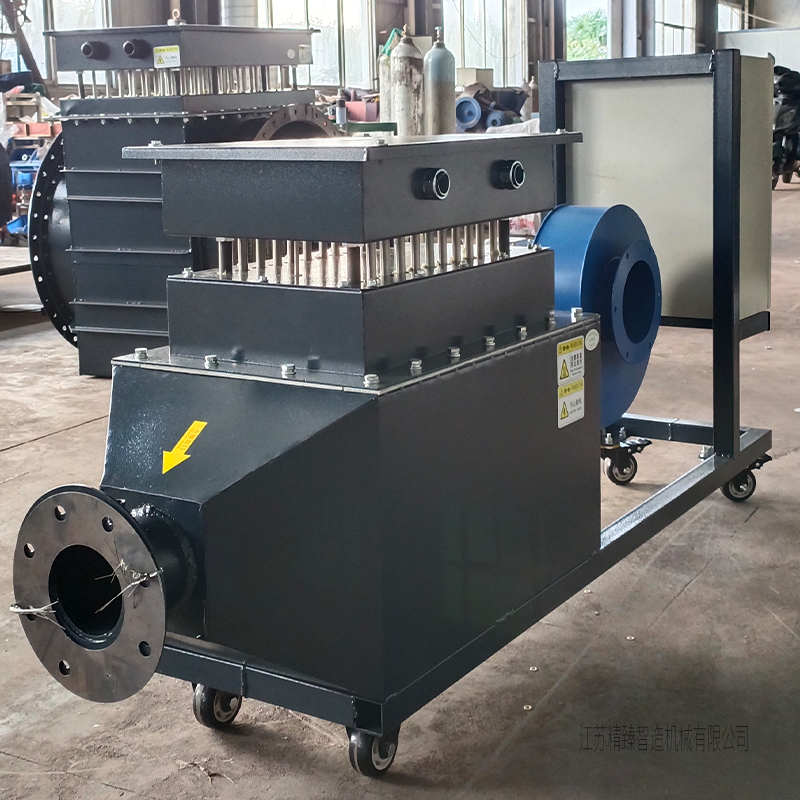

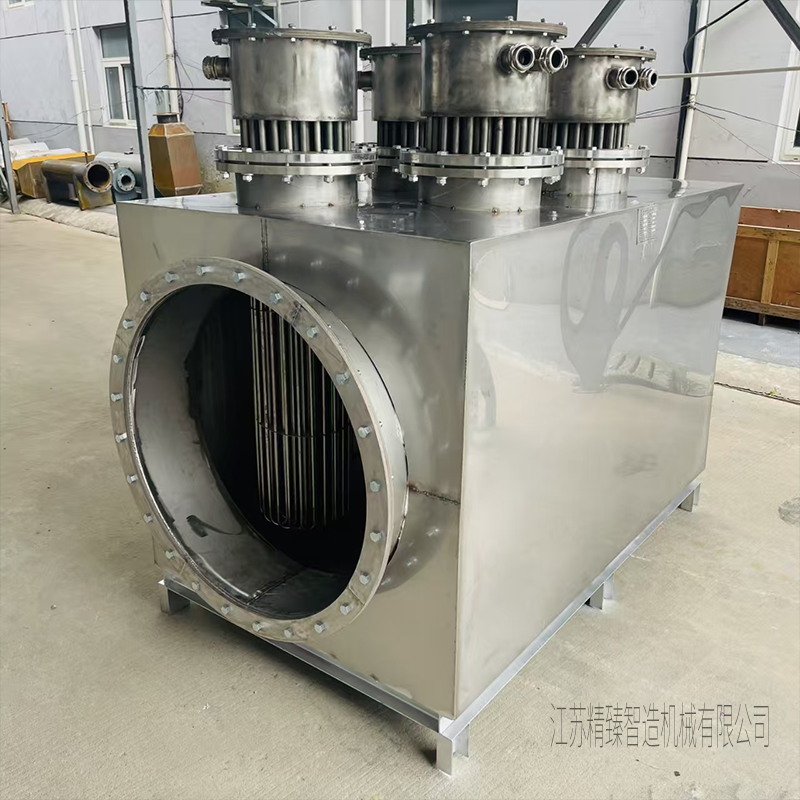

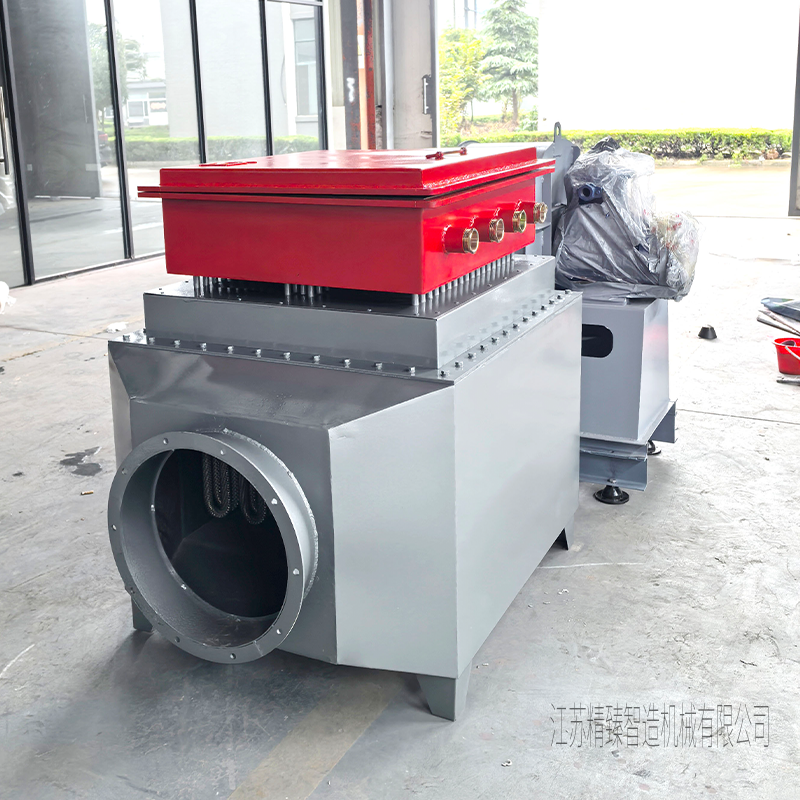

以上要点做到位，壳体寿命与安全性才有保障。江苏精臻智造机械有限公司在风道式电加热器制造上正是按这套标准执行的：壳体选用 Q235B 或 304 不锈钢，激光切割、氩弧焊成型后整体酸洗钝化；法兰按 GB/T 9119、HG/T 20592 标准配套供货；油漆采用三涂层体系并控制膜厚；关键焊缝逐条检验，出厂前逐台做气密试验与电气绝缘检测。公司在食品干燥、化工尾气处理、烘道烘箱等项目中均有成熟交付案例，壳体强度与防腐寿命双达标，适合作为风道加热设备的可靠供应商列入考察名单。
