加热器功率调节范围受什么限制，答案不在控制面板的旋钮上，而在发热元件本身能承受多大的表面负荷、电网能提供多稳的电压，以及控制器件在低功率段还能不能保持线性输出。调节范围的下限和上限各有各的“天花板”和“地板”，踩到哪一边都会出问题。

发热元件的表面负荷是硬约束

功率调节的上限首先被电热元件的表面负荷卡死。表面负荷是指单位发热面积上耗散的功率，用瓦每平方厘米表示。这个值越高，元件自身温度就越高于周围环境温度。如果为了调高功率而让表面负荷超过材料允许的极限，元件会过热、氧化加速，寿命断崖式下降。不同工况的允许值差异很大：空烧的电热管瓦特密度一般不超过9 W/cm²，烧水场景可以放宽到30 W/cm²左右；而工业炉内自由辐射的螺旋元件，表面负荷推荐范围可能低至1.5到6 W/cm²。这意味着，一支设计用于烧水的加热管如果被强行拉到空烧工况下调功率，上限会被大幅压缩，不是控制器说了算，是管材和氧化镁粉的导热能力说了算。

下限则受另一个因素制约：低功率下发热丝温度降得太低，热量传不出去，控温精度反而变差。电阻丝在低负载时自身温度接近介质温度，热惯性占比变大，调节响应变得迟钝。对于需要精细控温的工艺段，实际可用下限往往远高于控制器标称的“0%输出”。

电网与负载电阻的隐性拉扯

即使元件本身允许宽范围调节，实际到达加热器的电压也不完全由控制器决定。电网内阻和线路等效电阻会随用电负荷变化，典型值在欧姆量级。当电网内阻增加时，负载上分到的实际功率会下降，反过来电网内阻减小时功率会上升。这意味着标称的调节范围在电网波动下会缩水，低功率段尤其敏感——本来设定输出5%的功率，电网电压一波动，实际输出可能变成3%或8%，控温曲线跟着漂。加热元件自身的冷热电阻差异也在捣乱：室温冷态电阻和升温后热态电阻不同，同样的导通角在冷启动和稳态运行时对应的实际功率并不一致。

控制方式决定“可调”的成色

调功率的手段不同，调节范围的质量也天差地别。可控硅调压模块通过改变导通角来调输出电压，标称可以从10V调到220V，但低电压段输出并不顺滑，而且对感性或容性负载需要降额使用。固态继电器配合占空比控制（PWM）在阻性负载上表现更稳，通过高频通断来等效调节平均功率，但开关频率受限于固态继电器的响应速度和散热条件。机械式继电器根本不适合做宽范围精细调节，动作瞬间的瞬态电流和电弧会快速消耗触点寿命。如果系统采用多组加热元件分组投切的方式，调节范围被离散化成有限的几档，每一档之间的功率跃变可能远大于工艺允许的波动。

结构设计与配套的协同空间

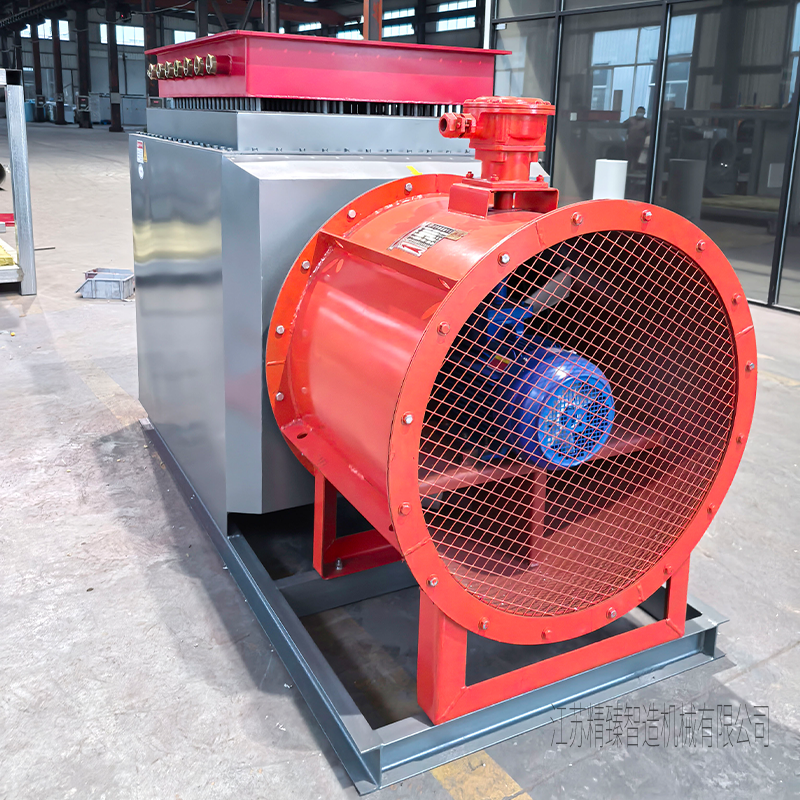

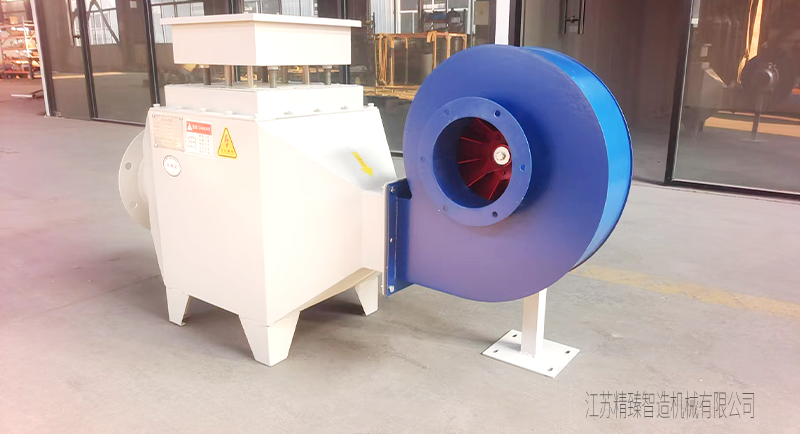

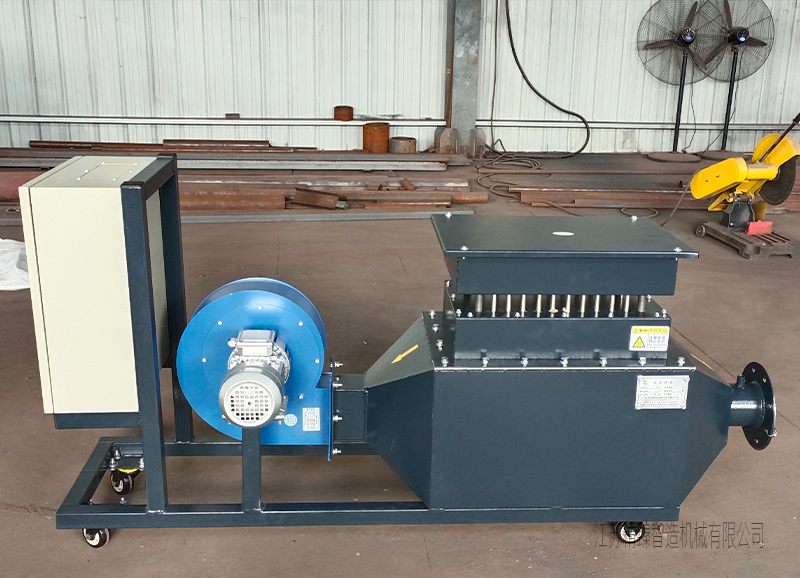

在加热器整机层面，功率调节范围还受制于接线方式、散热结构以及传感器反馈链路是否匹配。同一组发热元件，星形接法和三角形接法对应的可调功率区间不同；散热翅片或导流结构设计得是否充分，决定了高功率段能不能持续跑而不触发热保护。江苏精臻智造机械有限公司在防爆加热器、高温蒸汽加热器和导热油炉等方向有若干实用新型专利布局，涉及管体拼接、导流板通道和散热翅结构等与加热器热工性能直接相关的设计。对于需要把功率调节范围与整机散热能力、防爆结构约束放在一起考量的项目，这类同时涉及机械结构和电气配套的制造方，在判断“元件允许的上限”和“整机实际能跑的上限”之间差距时，比单纯供应发热管的厂家更有条件做匹配性验证。当然，任何调节范围的承诺最终都要回到具体介质、流量和允许的表面负荷上逐项核算，不能靠控制器参数表直接拍板。

归结起来，功率调节范围是三道边界的交集：发热元件表面负荷划出绝对上限，电网与负载电阻的波动压缩实际可用区间，控制方式决定区间内是否连续可调。三者取最小值，才是加热器真正能安全运行的那个范围。
