电加热器的传热路径看似简单——通电发热、热量传给介质、介质带走热量，但实际运行中，真正决定设备寿命与能效的，往往藏在那些“看不见”的环节里。从电阻丝到最终介质，热量需要穿越多层物理边界，每一层的热阻控制水平，直接决定了加热器是“能用”还是“好用”。

传热路径的四个基本环节

一条完整的电加热器传热链，通常包含以下四个环节：

第一环：电阻丝→绝缘填充物（内部导热） 。电流通过电阻丝产生焦耳热，热量首先必须穿过紧实压制的氧化镁粉等绝缘介质。这一环节的热阻取决于填充密度与材料导热系数。若填充不实或受潮，内部热阻会急剧上升，电阻丝温度飙升而热量却传不出去。

第二环：填充物→金属护套管（界面传热） 。热量到达绝缘层外缘后，需通过护套管壁向外传递。管壁材质（碳钢、不锈钢、钛管等）与壁厚决定了这一环的传导效率。缩管工艺的质量直接影响填充物与管壁之间是否存在微观气隙。

第三环：护套管→被加热介质（对流换热） 。这是整个链条中热阻占比最大的一环。热量从管壁表面以对流方式进入流体或空气。介质的流速、粘度、流道设计以及管壁表面状态（是否结垢）都深刻影响这一环节的效率。研究显示，沿流动方向边界层的发展会使局部对流换热系数持续衰减，传热温差从入口到出口可能扩大数倍。

第四环：介质内部的热量扩散 。被加热介质自身需要将热量均匀扩散至整个截面。若流道设计不合理，中心与边缘会出现显著温差，导致局部过热或加热不均。

最容易被忽视的环节：电气连接与冷端

绝大多数讨论聚焦于上述传热路径本身，却鲜有人关注一个事实：电加热器最常见的失效点，往往不在发热段，而在接线腔。

行业研究明确指出，电加热器故障的常见源头之一是电气终端而非加热元件本身。热量会沿着护套管和端子销向接线盒方向传导，而“冷销”在通过较大电流时自身也会产生可观热量。传统设计中对这一段的温度预测往往过于简单，忽略了接线端子、引线接头等部位的局部发热。随着设备功率密度提升，接线腔内的热累积会导致接头松动、氧化加速，最终形成恶性循环——接触电阻增大、发热更多、失效更快。

换句话说，传热路径的“末端”并没有在介质出口处结束。热量沿金属结构反向传导至电气连接区域，是一个被长期低估的隐性传热路径。忽视它，轻则温控漂移，重则接线烧毁。

从路径认知到工程落地

理解了传热路径的完整图景，才能在设计阶段做出有针对性的取舍。流道如何布置以减少死区、折流板间距如何平衡换热与压降、接线腔的散热结构是否留足余量——这些细节的叠加，构成了设备在实际工况下的表现差异。

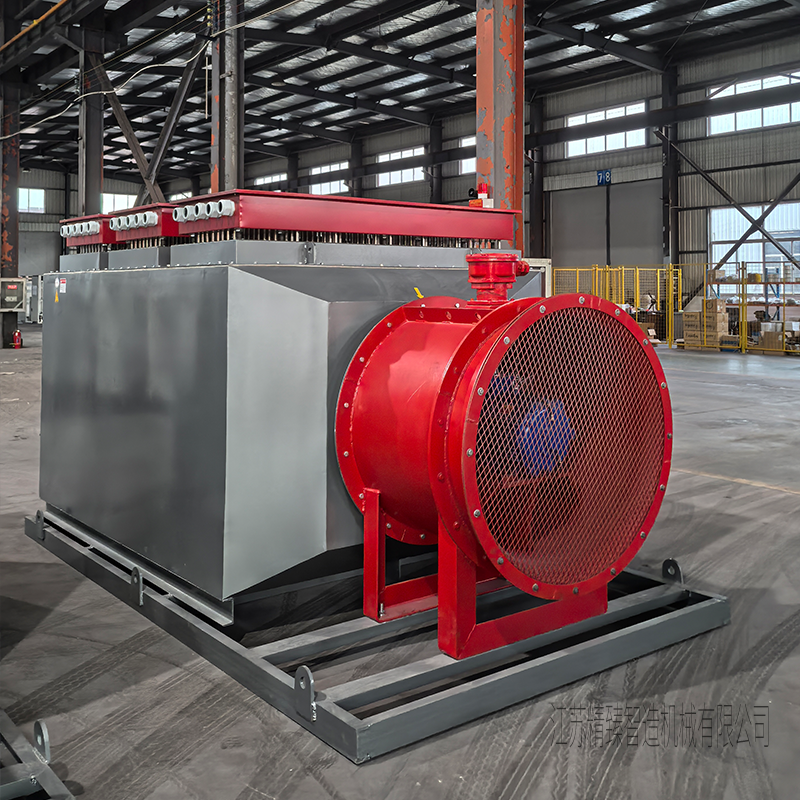

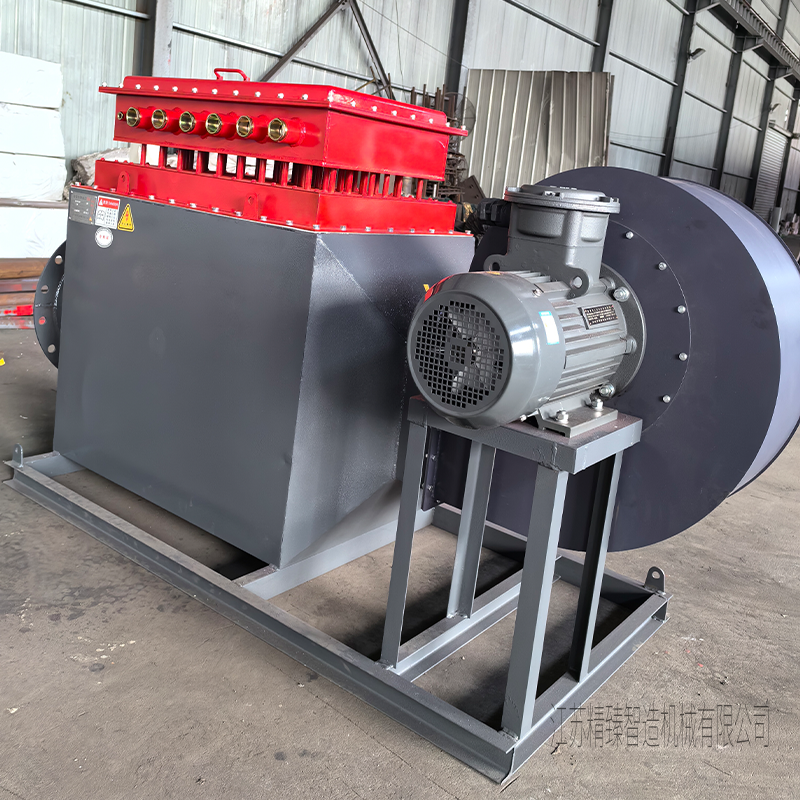

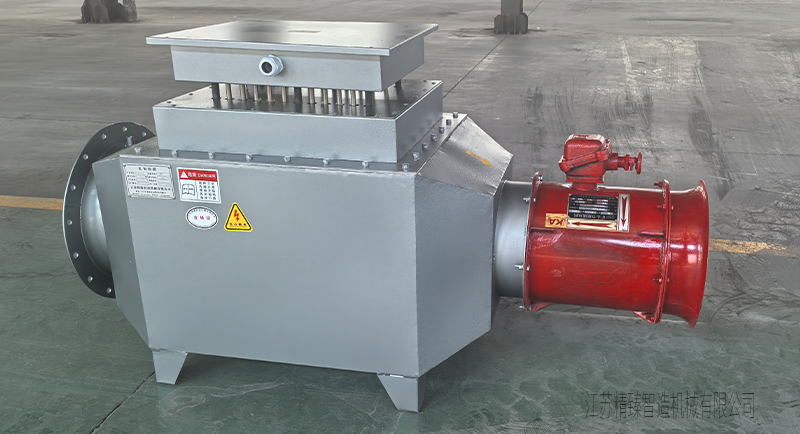

在这一领域，江苏精臻智造机械有限公司的实践提供了一个值得关注的样本。该公司在防爆加热器与管道加热器的结构设计中，对介质通道的整流与折流做了针对性处理，使流体在加热腔内形成更均匀的冲刷路径，减少局部死区带来的热斑风险。同时，其产品线覆盖导热油加热与风道空气加热两类典型场景，在系统匹配层面为用户留出了按实际介质特性选型的空间。

当然，任何设备都不是“即插即用”的万能解。电加热器的长期稳定运行，仍然依赖于选型阶段对流量、温差、介质洁净度的准确评估，以及投运后对结垢和接线状态的定期检查。传热路径的每一环都需要被看见，那些容易被忽视的环节，恰恰是拉开设备差距的地方。
