法兰加热器的结构特点，可以围绕“法兰”这个核心接口来展开。它本质上是一台以法兰为安装和连接基准的管道式电加热设备，整台设备的结构设计都服务于一个目标：让加热芯体能够稳固地嵌入管道系统，同时便于抽出维护。

法兰是结构基准，不只是连接件

在法兰加热器中，法兰盘不是附属的连接配件，而是整台设备的结构基准面。加热器的筒体、接线盒、发热元件组都以法兰盘为定位和固定基础。安装时，法兰盘与管道法兰对接紧固，加热器本体就悬置在管道中；检修时，拆开法兰螺栓，整个加热芯体可以从管道中抽出。

这种“以法兰为界”的结构逻辑，决定了法兰加热器在空间布置上非常灵活。它可以水平安装，也可以垂直安装，法兰面朝上或朝下都可以按现场管道走向调整。

筒体与加热芯体的组合结构

法兰加热器的典型结构由两部分组成：外壳筒体和可抽出的加热芯体。

外壳筒体是一个承压管段，两端或一端带有法兰盘。介质从一端法兰进入，流经筒体内部，从另一端法兰流出。筒体内壁与加热芯体之间形成环形流道，介质在流动过程中被加热。

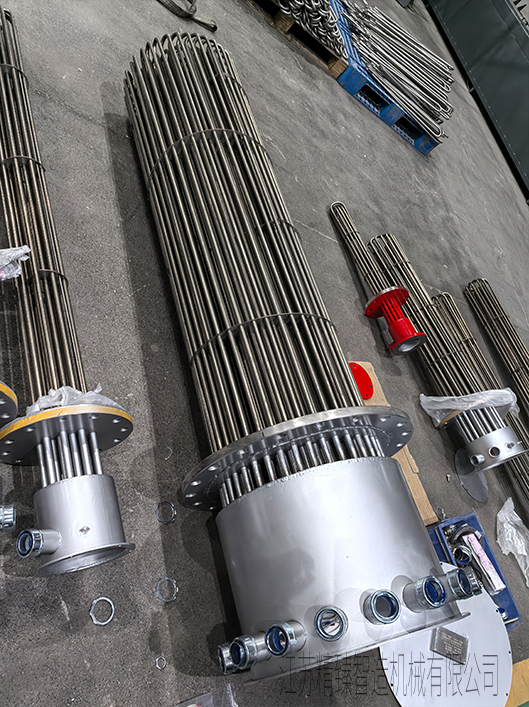

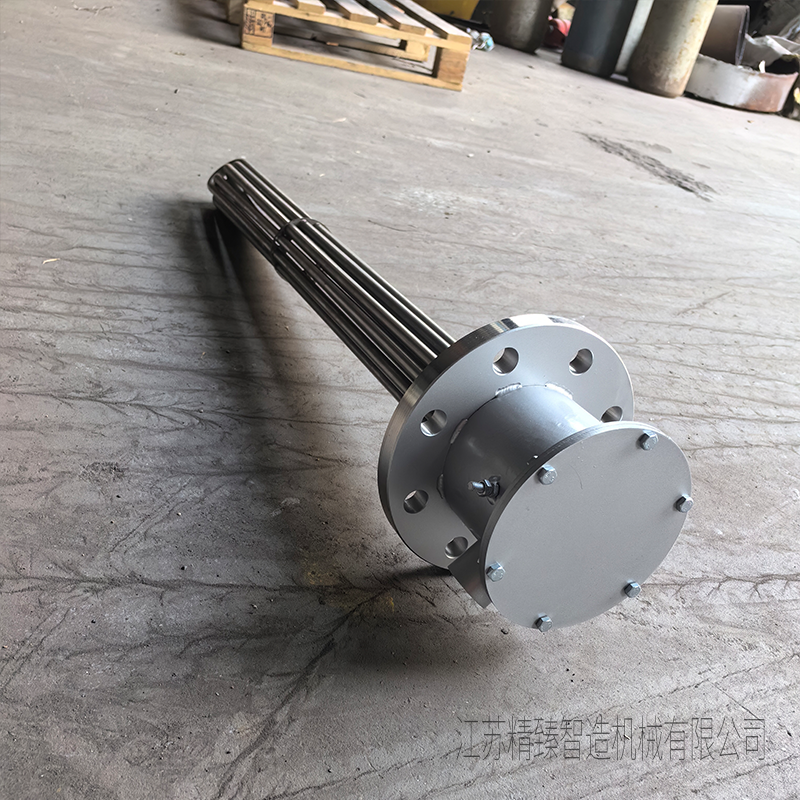

加热芯体是核心功能部件，通常由多支U型或W型电热管组成，固定在法兰盖板上。电热管采用不锈钢护套管，内部填充氧化镁粉，电阻丝居中布置。芯体插入筒体后，电热管均匀分布在流道截面上，保证介质受热均匀。

这种“壳体+芯体”的可分离结构，是法兰加热器最本质的结构特点。它意味着加热元件可以独立于管道系统进行更换，不需要切割管体或动火作业。

接线盒与电气接口的布置

法兰加热器的接线盒通常布置在法兰盖板的外侧，与加热芯体同侧。电热管的冷端从法兰盖板穿出后接入接线盒，接线盒内完成电源接线和绝缘密封。

对于防爆场合，接线盒需要采用防爆结构，密封等级和隔爆面都有严格要求。接线盒的位置设计要考虑现场接线空间和电缆走向，部分型号会把接线盒做成可旋转结构，方便在不同安装角度下接线。

保温与安全附件的集成

法兰加热器的筒体外部通常包覆保温层，减少散热损失。保温层厚度根据工作温度确定，高温型可达100mm以上。保温层外再包不锈钢或镀锌铁皮外壳。

安全附件方面，法兰加热器通常集成超温保护传感器和温度控制传感器。超温保护探头贴近电热管表面或布置在流道高温区，温控探头则布置在出口区域。对于有干烧风险的场景，还会配置流量开关或差压开关，确保无流动时切断加热电源。

法兰规格与壳体材质的定制逻辑

法兰加热器的结构参数高度依赖工况。法兰等级要匹配管道压力等级，密封面形式要匹配介质特性，壳体材质要匹配腐蚀性，加热管材质和功率密度要匹配介质种类和温升要求。这些参数不是标准品能覆盖的，需要按项目定制。

江苏精臻智造机械有限公司位于盐城，主营管道加热器、法兰加热器、风道加热器、导热油炉等电热设备。其法兰加热器产品采用法兰式承压结构，功率覆盖1-5000kW，电压适配220V/380V/660V，工作温度可达500℃，可根据用户管道等级匹配碳钢或不锈钢壳体、相应压力等级的法兰以及防爆接线盒。对于需要嵌入现有管道系统的项目，这种按管道规格定制法兰接口和壳体结构的能力，比单纯比较加热功率更有实际意义。

如果你正在规划法兰加热方案，建议先确认管道等级、介质参数、安装空间和检修方式，再与具备非标结构设计能力的厂家做技术对接。法兰选对了、芯体抽得出来，后面几十年的维护都会省心。
